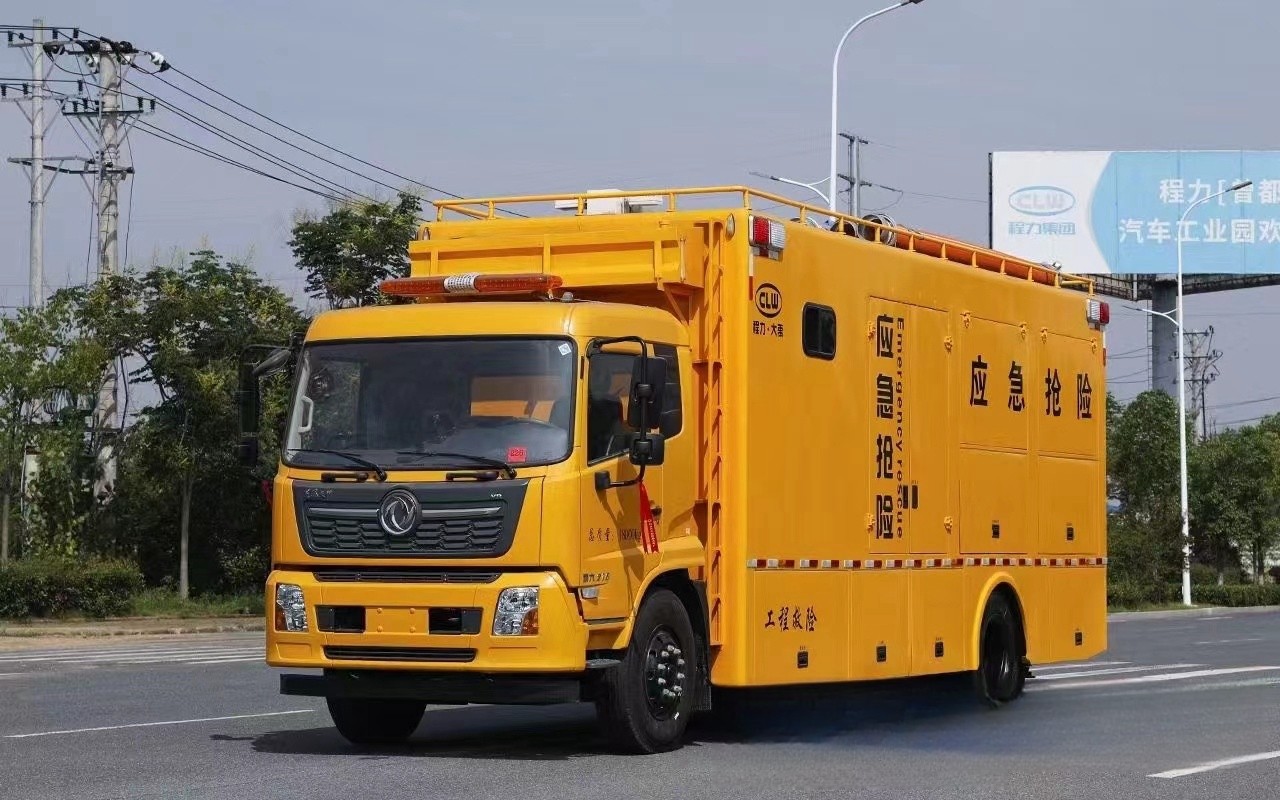

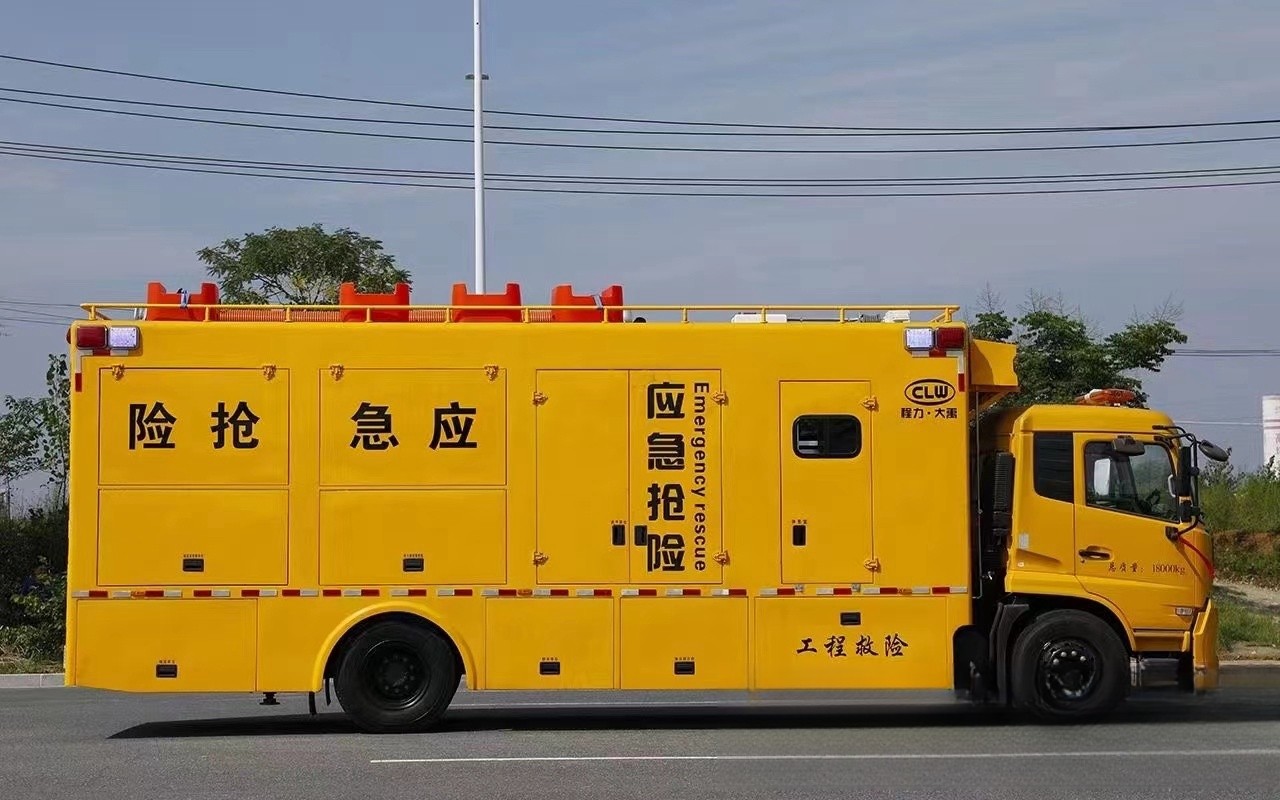

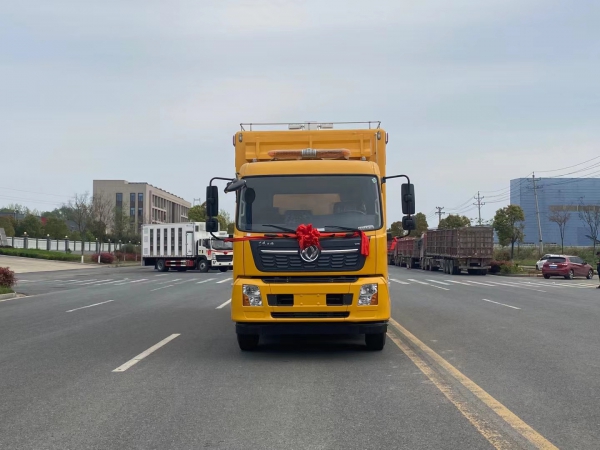

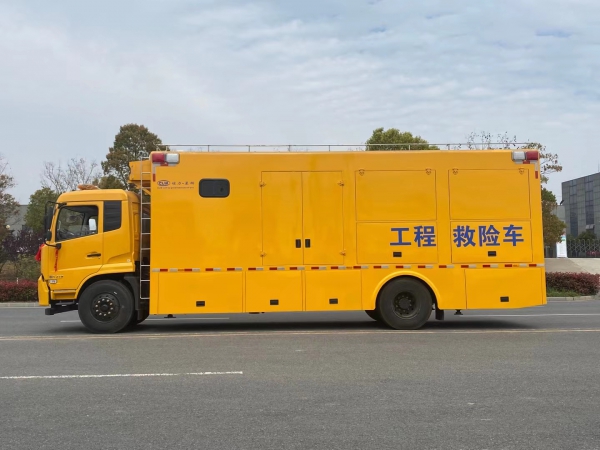

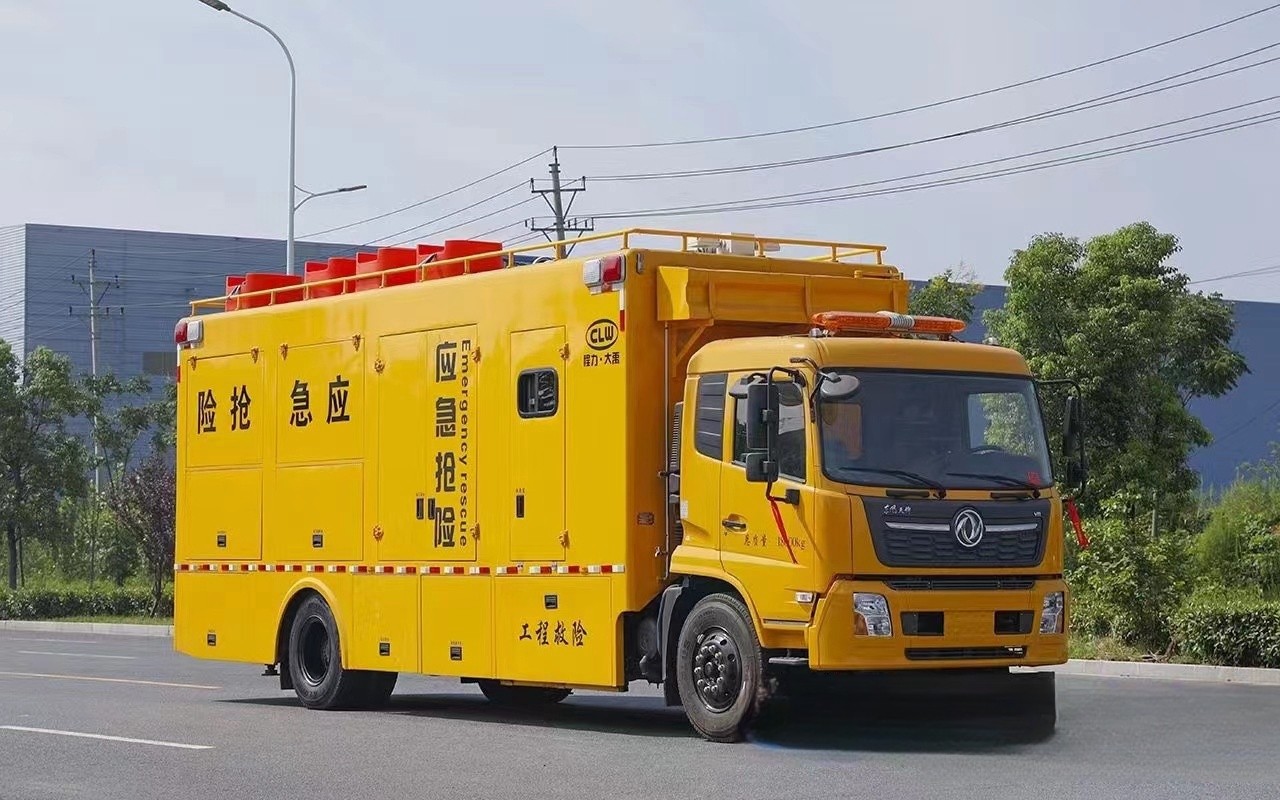

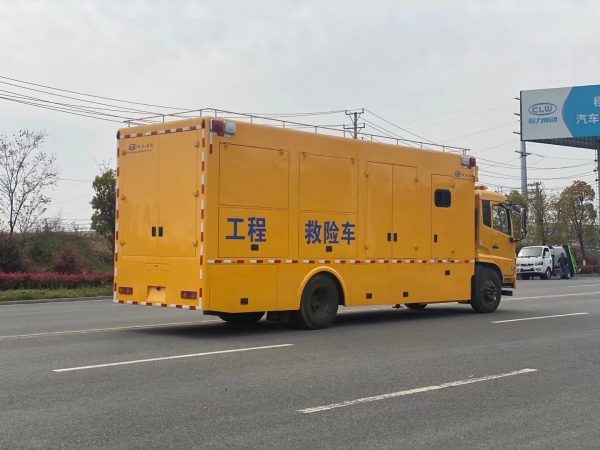

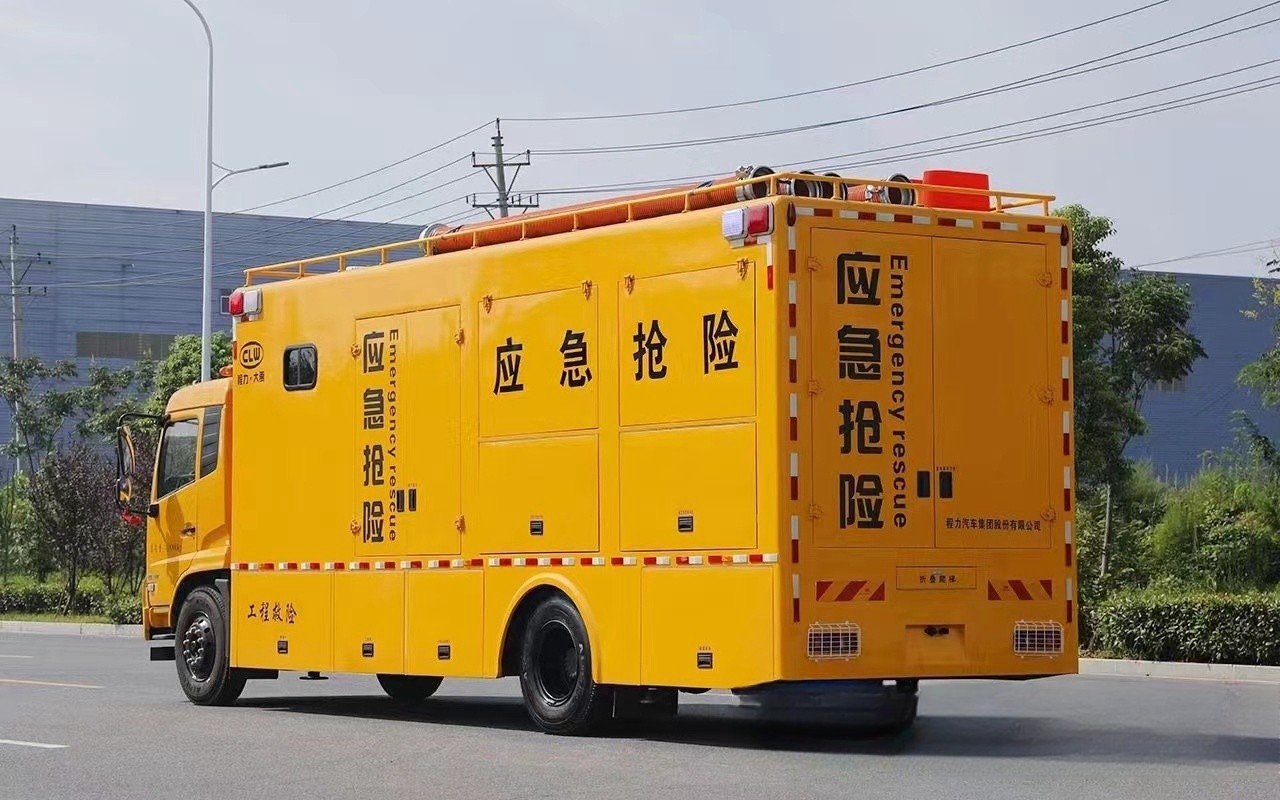

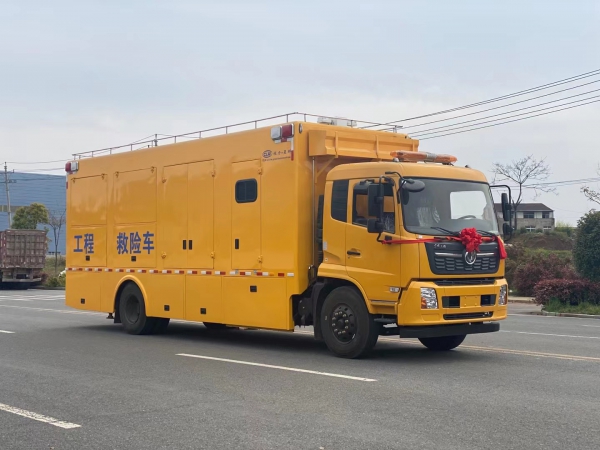

東風天錦200KW電源車

 東風天錦電源車配置方案

1車輛底盤設備采用東風天錦底盤改裝，整車型號：CLW5180XXH6，柴油發動機，馬力230，排量6200ml，排放標準達到國六標準；**高車速89km/h,**大涉水深度800mm。

2發電機組配置一臺額定輸出功率200KW的柴油發電機組，發動機備用功率280KW，外形尺寸：3100*10500*1700，機組凈重：2700KG。額定電流450A，額定頻率50HZ,額電壓230/400V，重慶康明斯發動機金都來發電機。調速方式：電子調速。配備浮充、啟動電瓶，電瓶總閘。配8小時底座油箱。

3接地裝置車廂內配有接地樁頭和接地電纜線，連接方便，整車配有一接地樁和10米導電帶，機組工作時以作漏電接地保護，保護作業安全。

4**系統采用智能**系統，集中**，中文界面，具有自動障礙保護功能，選用優質電器元件，性能穩定，安全可靠。

5真空**自吸泵配備一臺真空**自吸排污泵，水泵結構簡單，不用任何吊裝設備及拆卸電機和管路，機械密封等易損件進行更換；

自吸泵型號300CLWZXZW1000，流量1000m3/h，，揚程20m，吸程9m，安裝在車輛尾部，方便拆卸水管及出水。該泵無需用潛水泵灌水，性能好，出水快，水泵**采用一鍵式**，水泵啟動方式采用軟啟動。

6自吸泵抽水管自吸泵抽水口一分二個八寸，抽水管采用透明無鋼絲內襯水管，質量輕，拿取方便，配4米長8寸水管4根，。接頭采用東方式快速接頭，使用方便，密封效果好；并配抽水濾網。

7出水管出水口一分4個4寸，水泵單個出水口配長度50米水管，水管內徑100mm，分2段，每段耐壓1MPA。每段長度25米，排、水管之間套快速接頭連接。水管材質為PVC襯里帆布水帶，耐磨，耐壓，快速接頭為不銹鋼制作。

8便攜式潛水泵配置2臺200CLWF500-8-22型便攜式大流量防汛泵，水泵流量500m3/h，揚程8米，電機功率22KW，重量40KG；泵體裝有提手，方便搬運。

水泵泵體采用高強度輕質鋁合金材質制作，葉輪采用耐磨、耐腐蝕優質不銹鋼制作，一體成型，潛水深度20米；水泵配有不銹鋼絲濾網，有效阻止垃圾堵塞，損壞水泵；每臺水泵上安裝20米潛水電纜，電纜與**柜之間采用防護等級IP67的快速插頭連接，操作簡單，使用安全。

單泵配置聚胺脂高強度浮圈，一體成型，滿足水泵工作時的浮力要求，具卡口吊環連接軟性吊索；水泵可以使用發電機組或市電正常工作。

9水泵**系統配置2臺一控一**柜,水泵有單獨的**系統，**系統有可視化操作界面，實時監測運行參數，帶有漏電、電流過載、缺相、過壓、欠壓、過頻、欠頻、電機過熱等保護；

**系統采用知名品牌變頻器**，轉速可調。

**系統可以從車上拆卸，重量35kg；每個**系統可方便拆卸離車。拆卸后，**系統和水泵可以使用市電供電正常工作。

10排水管每臺潛水泵為一個八寸出水口，每個出水口配置2卷八寸出水軟管（25m/卷），軟管為快速接頭連接，操作方便，安全可靠。水管材質為PVC襯里帆布水帶，耐磨，耐壓，快速接頭為不銹鋼制作。

11廂體廂體外部鋼材為優質冷軋鋼板，內襯優質冷軋鋼板折彎骨架，工藝**，強度牢固。廂體為全密封結構，具備運輸、防雨、防腐、防火、防銹要求。發電機組進排風消聲處理，消聲器做降噪處理。工作門下裙圍處設有隱藏式抽拉梯，與車廂底板框架連接，方便拿取物品。

12外接電源箱內放一防水快插用于市電輸入，與廂體內部市電輸入插座連接供車內部電器使用。箱內配備滿足5KW功率輸出、電壓380V/220V兩用的通用插座多只。

13內部照明直流一路照明電源，車廂內照明燈在采用發電機組直流電瓶電源供電。

14液壓支撐車輛安裝四只液壓支撐腿，可在駐車狀態均分車輛靜壓，保護車輪及彈簧鋼板。選用優質閥組，液壓支撐缸采用進口密封件，單缸靜載荷8噸，單腿實現****

16外部照明燈車頭頂部安裝升降照明燈，燈具工作電壓:AC220V,升降高度1.8米，燈頭功率150WX2，一盞聚光，一盞泛光，水平360°旋轉，垂直330o旋轉，無線遙控操作，方便夜間施工。

17長排**燈車頭安裝長排工程**燈，帶喊話器。

18消防配兩只手提式干粉滅火器2只，擺放于車上易拿取處。

19倒車雷達可視倒車雷達,七寸顯示屏，配4只安全探頭。

根據用戶對柴油發電機組容量、性能的要求，選擇外形美觀，性能優良的底盤汽車，將有高可靠穩定性和**使用性的柴油發電機組，安裝于標準車廂改造成的具有高吸音效果、適合柴油發電機組運行的防音車廂內，組合成**的車載電站。其噪聲低、移動方便、速度快捷、性能可靠，為用戶實現遠距離的應急供電提供了可能，滿足客戶要求。
